În lumea ingineriei mecanice și a mașinilsau rotative, puține componente sunt la fel de fundamentale și utilizate pe scară largă ca rulmenți adânci cu bile . Acești eroi necunoscuți ai mișcării sunt parte integrantă a nenumăratelsau dispozitive, de la simple aparate de uz casnic până la sisteme aerospațiale complexe. Cunoscuți pentru simplitatea, versatilitatea și eficiența lor, rulmenți adânci cu bile sunt cel mai frecvent tip de rulment element de rulare , o clasă de componente mecanice concepute pentru a reduce frecarea și a suporta sarcinile.

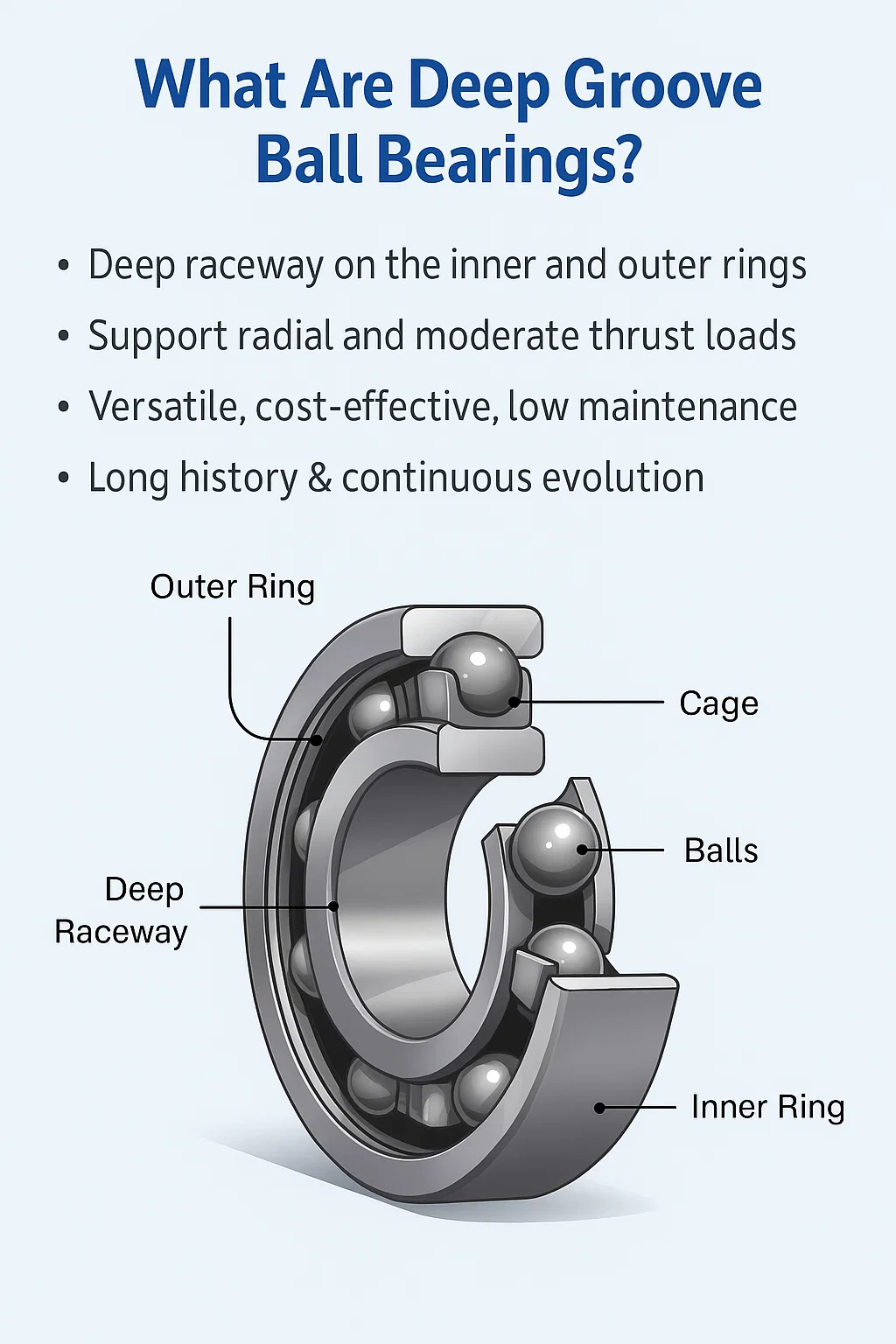

A rulment adânc cu bile este un tip de rulment care prezintă o cale de rulare adâncă și neîntreruptă atât pe inelele interioare, cât și pe cele exterioare. Această cale de rulare are o rază puțin mai mare decât cea a bilelor, ceea ce permite rulment să se ocupe de ambele sarcina radiala (forța perpendiculară pe arbore) și moderată sarcina de tractiune or sarcina axiala (forța paralelă cu arborele). Componentele de bază includ un inel interior, un inel exterior, un set de precizie rulmenți cu bile , și o cușcă pentru a menține bilele distanțate și ghidate corespunzător. Acest design asigură o rotație lină și eficientă, minimizând frecarea și pierderile de energie.
Utilizarea pe scară largă a rulmenți adânci cu bile este o dovadă a caracteristicilor și beneficiilor lor excepționale.
Versatilitate: Designul lor unic le permite să le susțină eficient pe ambele sarcina radiala si un grad semnificativ de sarcina de tractiune , făcându-le potrivite pentru o gamă largă de rulment applications .
Capacitate de mare viteză: Cu un coeficient de frecare scăzut, acestea rulments sunt ideale pentru operare de mare viteză.
Cost-eficacitate: Sunt una dintre cele mai fabricate rulment types , ceea ce se traduce printr-un nivel ridicat de stşiardizare și costuri mai mici în comparație cu alte specialități rulments .
Întreținere redusă: Multe rulmenți adânci cu bile sunt disponibile în versiuni sigilate sau ecranate, pre-lubrifiate pe viață, necesitând puțin până la deloc rulment maintenance .
Funcționare silențioasă: Designul lor de precizie asigură o rotație lină, rezultând niveluri scăzute de zgomot și vibrații.
Conceptul de utilizare a elementelor de rulare pentru a reduce frecarea datează de secole, cu modele timpurii schițate de Leonardo da Vinci. Cu toate acestea, modernul rulment cu bile așa cum știm, a început să prindă contur în timpul Revoluției Industriale, pe măsură ce nevoia de mașini mai eficiente a crescut. The rulment adânc cu bile designul a fost pionierat la sfârșitul secolului al XIX-lea și începutul secolului al XX-lea, cu inovații cheie concentrându-se pe geometria căii de rulare și precizia de fabricație. De-a lungul timpului, progresele în rulment materials , lubrifiere , iar tehnicile de fabricație au permis capacități de încărcare mai mari, viteze crescute și durată de viață extinsă, făcându-le componentele robuste și fiabile care sunt astăzi. Această evoluție a consolidat poziția lor ca o componentă indispensabilă în aproape fiecare industrie.
În timp ce toate rulmenți adânci cu bile împărtășesc un design fundamental, acestea sunt fabricate în diverse configurații pentru a satisface cerințele specifice ale diferitelor rulment applications . Înțelegerea acestor distincte rulment types este crucială pentru selectarea componentei potrivite pentru o anumită sarcină. Principalele distincții constau în numărul de rânduri de bile și tipul de etanșare sau de ecranare folosit.
Acesta este cel mai utilizat și mai recunoscut rulment cu bile tip . După cum sugerează și numele, ele au un singur rând de rulmenți cu bile între inelele interioare și exterioare. Un singur rând rulments sunt extrem de versatile, capabile să gestioneze semnificative sarcina radiala și, datorită canelurilor lor adânci, un moderat sarcina de tractiune în ambele sensuri. Designul lor robust și simplu le face potrivite pentru o gamă largă de utilizări, de la motoare electrice și componente auto până la unelte electrice și electrocasnice. Frecarea redusă și capacitățile lor de mare viteză le fac o alegere excelentă pentru majoritatea celor de uz general rulment applications .
Pentru aplicatii care necesită o capacitate de încărcare și o rigiditate mai mare decât un singur rând rulment poate deeri, rândul dublu rulment adânc cu bile este solutia ideala. În esență, două rânduri rulments combinate într-o singură unitate, aceasta tip prezintă două rânduri paralele de bile. Designul cu două rânduri mărește semnificativ rulment's capacitate de încărcare radială și axială. Baza de sprijin mai lată deeră, de asemenea, stabilitate și rigiditate mai mare, făcându-le deosebit de eficiente în scenariile în care un arbore trebuie să fie ținut ferm pe loc. Deși sunt mai mari și mai specializate, acestea sunt o alegere excelentă pentru mașinile grele, echipamentele agricole și pompele industriale unde performanța la sarcini mari este o prioritate.
Miniatura rulmenți cu bile sunt un specialist tip de rulment adânc cu bile definite prin dimensiunile lor foarte mici, cu un diametru exterior mai mic de 30 mm. În ciuda dimensiunilor lor mici, ele sunt proiectate la aceeași înălțime caietul de sarcini ca omologii lor mai mari. Acestea rulments sunt componente critice în instrumentele și echipamentele de precizie în care spațiul este extrem de limitat. comună aplicatii includ burghie dentare, robotică, instrumente medicale, ventilatoare pentru computer și alte dispozitive mecanice la scară mică. Designul lor prioritizează frecarea scăzută și funcționarea lină, făcându-le o parte vitală a sistemelor miniaturale, de mare viteză și de precizie.
Protecția componentelor interne și a lubrifiere este esențială pentru longevitatea și performanța oricăruia rulment . Rulmenți adânci cu bile vin în trei configurații de protecție primară:
Rulmenti deschisi: Acest lucru de bază tip nu are sigilii sau scuturi. Componentele interne sunt expuse, ceea ce este benefic pentru aplicatii unde rulment este lubrifiat în mod regulat cu ulei sau grăsime dintr-o sursă externă sau funcționează într-un mediu curat. Ele oferă cea mai mică frecare și sunt capabile de cele mai mari viteze.
Rulmenti ecranati: Desemnate cu „Z” (pentru un scut) sau „ZZ” (pentru două scuturi), acestea rulments prezintă scuturi metalice fără contact presate în inelul exterior. Aceste scuturi împiedică particulele mari să intre în rulment permitând în același timp să iasă din lubrifiant și oferind o limită de viteză puțin mai mare decât rulmenții etanșați. Sunt potrivite pentru medii cu contaminare minimă.
Rulmenti sigilati: Desemnate cu „RS” (pentru o garnitură de cauciuc) sau „2RS” (pentru două garnituri de cauciuc), acestea rulments au o etanșare flexibilă din cauciuc care face contact cu inelul interior. Acest design oferă protecție superioară atât împotriva contaminanților solizi, cât și împotriva umezelii. Sunt pre-lubrifiate cu unsoare pe viață și sunt o alegere populară pentru rulment applications în medii prăfuite sau umede. Compensația este frecarea ușor crescută, ceea ce duce la o limită de viteză mai mică în comparație cu cea deschisă sau ecranată. rulments .
Înțelegerea acestor diferite rulment types iar caracteristicile lor specifice este primul pas în asigurarea unui succes instalare și o durată de viață lungă și fiabilă.
Versatilitatea și fiabilitatea rulmenți adânci cu bile fă-le o piatră de temelie în aproape orice industrie care se bazează pe utilaje rotative. De la echipamente industriale grele până la produse de larg consum, aceste componente esențiale sunt proiectate pentru a funcționa într-o mare varietate de medii. Următoarele sunt unele dintre cele mai proeminente rulment applications unde caracteristicile lor unice sunt valorificate pentru o performanță optimă.
Sectorul auto este un mare consumator de rulmenți adânci cu bile . Sunt indispensabile pentru funcționarea lină și eficientă a numeroaselor părți rotative ale unui vehicul. Le puteți găsi în butuci de roți, unde susțin greutatea vehiculului și asigură roata să se învârtească liber cu frecare minimă. Ele sunt, de asemenea, cruciale în interiorul transmisiilor și alternatoarelor, unde se ocupă de viteze mari și combinate sarcina radiala şi sarcina de tractiune generate in timpul functionarii. Durabilitate și durată lungă de viață caietul de sarcini de rulmenți cu bile sunt vitale pentru asigurarea fiabilității și siguranței vehiculelor pe mii de mile.
Motoarele electrice, caii de bătaie atât industriale, cât și casnice aplicatii , bazați-vă foarte mult pe rulmenți adânci cu bile pentru a sprijini arborele rotorului. The rulments permite arborelui să se rotească la viteze mari cu pierderi minime de energie. Frecarea redusă și funcționarea silențioasă a acestora sunt deosebit de importante la motoarele electrice, deoarece contribuie la eficiența generală a motorului și la reducerea zgomotului. Fie într-un motor de ventilator la scară mică sau într-un motor industrial mare pentru echipamentele din fabrică, performanța rulment influențează direct durata de viață și puterea motorului.
În pompe și compresoare, rulmenți adânci cu bile sunt critice pentru susținerea arborilor rotativi care mișcă fluide sau comprimă gazele. Acestea aplicatii implică adesea viteze mari și semnificative sarcina radiala de la rotor sau piston. The rulments trebuie să fie suficient de robust pentru a rezista acestor forțe, menținând în același timp o aliniere precisă pentru a preveni uzura. Fiabilitatea lor în aceste condiții solicitante asigură performanța consecventă și eficientă a sistemelor de manipulare a fluidelor din unitățile HVAC, procesele industriale și stațiile de tratare a apei.
Comoditatea vieții moderne este adesea alimentată de motoare electrice mici, care folosesc toate rulmenți adânci cu bile . De la tamburul unei mașini de spălat la mecanismele interne ale unui aspirator, acestea rulments permite rotirea silențioasă și lină a pieselor în mișcare. Ele se găsesc și în uneltele electrice, cum ar fi mașinile de găurit, ferăstrăile și polizoarele, unde trebuie să reziste la forțele de șoc și la viteze mari de funcționare. De jos întreținere cerinţele de sigilat rulmenți cu bile fă-le ideale pentru produsele de larg consum unde lubrifiere și întreținerea nu fac de obicei parte din rutina utilizatorului.
În industria aerospațială, mizele sunt incredibil de mari, iar fiabilitatea fiecărei componente este primordială. Rulmenți adânci cu bile sunt folosite în critic aplicatii variind de la sisteme de control al zborului și tren de aterizare până la accesorii pentru motor. Acestea rulments sunt fabricate la extrem de precise caietul de sarcini și sunt adesea realizate din materiale specializate pentru a funcționa la temperaturi și presiuni extreme. În timp ce principiile unui stşiard rulment aplica, calitatea si rulment materials utilizate în industria aerospațială sunt adaptate pentru o fiabilitate absolută, demonstrând încrederea imensă acordată acestei componente fundamentale.
Performanța și longevitatea unui rulment adânc cu bile sunt determinate fundamental de rulment materials folosit la construirea sa. În timp ce designul de bază al unui rulment rămâne constantă, alegerea materialului pentru inele, bile și cușcă este adaptată cerințelor specifice ale aplicarea , inclusiv sarcina, viteza, temperatura și factorii de mediu.
Pentru the vast majority of rulment applications , otel cromat este materialul stşiard pentru inelele interioare și exterioare, precum și pentru rulmenți cu bile ei înșiși. Acest material, de obicei un oțel cromat cu conținut ridicat de carbon (cum ar fi AISI 52100), oferă un echilibru excepțional de duritate, rezistență la uzură și rezistență la oboseală. Este tratat termic pentru a obține o duritate Rockwell de aproximativ 60-64 HRC, făcându-l incredibil de durabil și capabil să reziste sarcina radiala şi sarcina de tractiune . Fiabilitatea și rentabilitatea otel cromat l-au făcut alegerea ideală pentru uz general rulmenți adânci cu bile în nenumărate industrii.
Când a rulment este necesar să funcționeze într-un mediu corosiv, cum ar fi procesarea alimentelor, echipamentele medicale sau marin aplicatii , otel inoxidabil este materialul preferat. Rulmenți din oțel inoxidabil sunt fabricate din aliaje bogate în crom (cum ar fi AISI 440C) care oferă o rezistență excelentă la umiditate, substanțe chimice și rugina. Deși nu la fel de greu ca otel cromat , ceea ce poate duce la o capacitate de încărcare dinamică puțin mai mică, rezistența lor superioară la coroziune este un avantaj critic. Acest lucru le face o componentă esențială pentru aplicatii unde igienizarea și rezistența la agenți de curățare chimici nu sunt negociabile.
Pentru high-performance, specialized rulment applications , materiale ceramice reprezintă un salt semnificativ în tehnologie. Acestea rulments de obicei prezintă bile făcute din materiale ca nitrura de siliciu ( ) sau zirconiu ( ), care sunt adesea asociate cu inele de oțel pentru a crea un „hibrid rulment ." Beneficiile de rulmenti ceramici sunt substanțiale: sunt semnificativ mai ușoare decât oțelul, nemagnetice și rezistente la coroziune. Rigiditatea lor ridicată și expansiunea termică mai mică permit o precizie mai mare și capacitatea de a funcționa la viteze și temperaturi mult mai mari cu minim lubrifiere . În timp ce oferă performanțe de neegalat, costul ridicat al materiale ceramice înseamnă că sunt utilizate în principal în critici aplicatii precum industria aerospațială, sporturile cu motor și mașinile specializate de mare viteză.
The rulment's cușca, cunoscută și sub denumirea de dispozitiv de reținere, are funcția crucială de a separa bilele și de a le ghida uniform pe calea de rulare. Materialul cuștii este selectat pe baza cerințelor de viteză, temperatură și lubrifiere.
Cuști din oțel presat: Cel mai comun tip , acestea sunt ștanțate din tablă și sunt robuste, durabile și economice. Sunt potrivite pentru majoritatea uzului general rulment applications .
Colivi din alamă prelucrate: Folosit pentru mai mari rulments sau în condiții mai solicitante, cuști de alamă sunt mai puternice și mai stabile la temperaturi și viteze ridicate. Ele oferă performanțe mai bune în aplicatii cu săraci lubrifiere şi are common in industrial gearboxes and pumps.
Cuști din poliamidă (nailon): Modelate dintr-un polimer ranforsat, aceste cuști sunt ușoare, flexibile și oferă proprietăți excelente de frecare scăzută. Sunt ideale pentru viteză mare, zgomot redus aplicatii şi are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.
Selectarea atentă a acestora rulment materials este o parte vitală a caietul de sarcini proces, asigurând rulment se potrivește perfect cu funcția și mediul dorit.
Alegerea corectă rulment adânc cu bile pentru un dat aplicarea necesită mai mult decât doar cunoașterea dimensiunilor sale. O înțelegere fundamentală a rulment specifications , în special capacitatea de încărcare și viteza nominală, este esențială pentru asigurarea fiabilității și longevității. Aceste evaluări definesc limitele a rulment's performanta si sunt factori critici in procesul de selectie.
Fiecare rulment este conceput pentru a sprijini un anumit tip de forță sau sarcină. Rulmenți adânci cu bile sunt deosebit de versatile deoarece se pot descurca pe ambele sarcina radiala şi sarcina axiala .
Sarcina radiala: Aceasta este forța care acționează perpendicular pe arbore. Este sarcina primară cea mai mare rulmenți adânci cu bile sunt concepute pentru a susține, cu canalele lor adânci oferind un sprijin excelent pentru aceste forțe.
Sarcină axială (sau sarcină de tracțiune): Aceasta este forța care acționează paralel cu arborele. În timp ce unii rulment types sunt concepute special pentru sarcina de tractiune , geometria profundă a căii de rulare a rulmenți adânci cu bile le permite să se descurce moderat sarcina axiala în ambele sensuri. Această capacitate cu dublu scop le face alegerea ideală pentru aplicatii cu condiții de încărcare combinate.
Producătorii oferă două cote de încărcare cheie pentru rulments , care sunt vitale pentru rulment applications :
Evaluarea sarcinii statice ( ): Capacitatea de sarcină statică reprezintă sarcina maximă pentru un staționar rulment poate rezista fără a provoca deformarea permanentă a căilor de rulare sau rulmenți cu bile . Depășirea acestei valori, chiar și pentru o clipă, poate duce la indentări și poate reduce semnificativ rulment's performanța viitoare și durata de viață. Acest rating este crucial pentru aplicatii unde rulments sunt supuse unor sarcini grele în timpul repausului, cum ar fi o macara care susține o greutate mare înainte de ridicare.
Evaluare de sarcină dinamică ( ): Nivelul de sarcină dinamică este cel mai critic factor pentru rulments care funcționează sub rotație. Este definită ca constantă sarcina radiala că un grup de identice rulments poate rezista timp de un milion de revoluții înainte ca 90% dintre ele să dea primele semne de oboseală materială. Această evaluare este utilizată în rulment formula de calcul al vieții, , unde este viața nominală în milioane de revoluții, este cota de sarcină dinamică și este sarcina dinamică echivalentă. Această relație evidențiază un principiu crucial al rulment maintenance : o mică reducere a sarcinii de operare poate duce la o durată dramatică mai lungă rulment viata.
A rulment's evaluarea vitezei, exprimată de obicei în rotații pe minut (RPM), indică viteza maximă la care poate funcționa în siguranță fără a genera căldură excesivă care ar putea duce la rulment failure . Limita de viteză nu este o valoare fixă, ci este influențată de mai mulți factori:
Lubrifiere: The tip şi method of lubrifiere (unsoare vs ulei) au un impact semnificativ asupra capacității de viteză. ulei lubrifiere permite în general viteze mai mari decât grăsimea.
Design rulment: După cum sa discutat anterior, rulment types cu mai puțină frecare, cum ar fi deschis sau ecranat rulments , pot gestiona viteze mai mari decât omologii lor sigilate (2RS) datorită rezistenței reduse de la garniturile de contact.
Sarcina si temperatura: Sarcinile mai grele și temperaturile de funcționare mai ridicate generează mai multă căldură, ceea ce poate necesita o viteză de funcționare mai mică pentru a preveni deteriorarea termică a rulment şi its lubricant.
Luând în considerare cu atenție acestea caietul de sarcini , inginerii pot selecta a rulment adânc cu bile care nu numai că se potrivește constrângerilor fizice ale unui design, dar îndeplinește și cerințele exigente de performanță pentru o durată de viață lungă și fiabilă.
Performanța și durata de viață a unui rulment adânc cu bile sunt puternic dependente de corect instalare şi handling. Even a high-quality rulment poate suferi prematur rulment failure dacă nu este montat corespunzător. Urmând cele mai bune practici în timpul instalare este la fel de important ca și alegerea corectă tip şi caietul de sarcini pentru dvs aplicarea .
Regula fundamentală a rulment installation este de a aplica forță numai asupra inelului care este montat prin presare. Aplicarea forței pe inelul greșit poate transmite sarcina prin rulmenți cu bile , provocând deteriorarea căilor de rulare și o reducere semnificativă a rulment’s viata. Există trei metode principale de montare:
Montare mecanică: Pentru small to medium-sized rulments , aceasta este cea mai comună metodă. Implică folosirea unui manșon de montare și a unui ciocan sau a unei prese mecanice. Manșonul distribuie forța uniform în jurul inelului. Dacă rulment este montat pe un arbore, forța trebuie aplicată inelului interior. Dacă este montat într-un orificiu al carcasei, forța trebuie aplicată pe inelul exterior.
Montaj hidraulic: Pentru larger rulments , o presa hidraulica ofera o forta controlata si uniforma, minimizand riscul de deteriorare. Presiunea poate fi reglată cu precizie, asigurând rulment este așezat corect fără a suprasolicita componentele.
Montare termică (încălzire): Aceasta este cea mai sigură și cea mai recomandată metodă pentru rulment installation . Prin încălzirea rulment (de obicei la o temperatură de 80-100°C), inelul interior se extinde, permițându-i să alunece cu ușurință pe arbore. Această metodă elimină necesitatea oricărui impact puternic, protejând rulment din daune. Pentru a asigura o încălzire uniformă și sigură, se folosesc încălzitoare specializate cu inducție sau băi de ulei controlate.
Deținerea instrumentelor potrivite este esențială pentru un succes fără probleme instalare . Instrumentele cheie includ:
Extractoare de rulmenți: Folosit pentru îndepărtarea în siguranță și nedistructivă a vechilor rulments .
Truse de instrumente de montare: Aceste truse conțin un set de manșoane și un ciocan de impact, concepute pentru a asigura aplicarea corectă a forței pentru diferite rulment dimensiuni.
Încălzitoare cu inducție sau plăci de încălzire: Pentru the thermal instalare metoda, aceste instrumente oferă o modalitate sigură și controlată de a încălzi rulment uniform.
Instrumente de măsurare de precizie: Micrometrele și etrierele sunt folosite pentru a verifica dimensiunile arborelui și ale carcasei pentru a asigura potrivirea și jocul corect.
Nepăsare în timpul instalare este o cauză principală de prematuritate rulment failure . Fiți atenți la aceste greșeli comune:
Aplicare incorectă a forței: Cea mai frecventă eroare este aplicarea forței de impact asupra inelului exterior la montarea a rulment la un arbore sau invers. Acest lucru poate duce la Brinelling (crețuri pe calea de rulare), care scurtează drastic rulment’s durata de viață și poate duce la imediat rulment failure .
Contaminare: Murdăria, praful și alți contaminanți sunt a rulment’s cel mai mare dușman. Chiar și particulele microscopice pot cauza uzură abrazivă și deteriorare. Lucrați întotdeauna într-un mediu curat și folosiți unelte curate.
Supraîncălzire: Încălzire a rulment peste temperatura recomandată poate modifica permanent duritatea oțelului, ducând la o pierdere a rezistenței și potențialului rulment failure .
Utilizarea unei potriviri necorespunzătoare: An instalare cu o potrivire prea strânsă pe arbore sau în carcasă poate reduce rulment’s joc interior, provocând preîncărcare excesivă și căldură. În schimb, o potrivire slăbită poate duce la fluajul arborelui și la coroziune prin frecare. Verificați întotdeauna caietul de sarcini şi tolerances.
Lubrifiere necorespunzătoare: în timp ce lubrifiere este propriul subiect, folosind greșit tip sau cantitatea de lubrifiant în timpul instalare poate fi o eroare critică. Urmați întotdeauna recomandările producătorului.
Corect instalare este un pas critic în rulment maintenance ciclul de viață. Alocarea timpului pentru a utiliza instrumentele și tehnicile corecte vă va asigura rulmenți adânci cu bile performează la întregul lor potențial și oferă o durată de viață lungă și fiabilă.
După cuviință instalare , eficient lubrifiere este cel mai important factor pentru sănătatea și performanța pe termen lung a a rulment adânc cu bile . De fapt, un procent semnificativ din toate rulment failure este direct atribuită improprii lubrifiere , fie că se datorează greșelii tip de lubrifiant, cantitate insuficientă sau contaminare. Întreținerea rulmenților este incomplet fără un solid lubrifiere planul.
Lubrifiere îndeplinește mai multe funcții critice care asigură a rulment funcționează eficient și fiabil:
Reduce frecarea: Rolul principal al lubrifiere este de a forma o peliculă subțire între elementele de rulare (bile) și canalele de rulare. Acest film previne contactul direct metal pe metal, reducând drastic frecarea, generarea de căldură și uzura.
Protejează împotriva uzurii: Prin crearea unei bariere, lubrifiere previne oboseala suprafeței și uzura abrazivă cauzată de particulele mici. De asemenea, protejează rulment suprafețe de coroziune.
Disipează căldura: Ca a rulment funcționează, generează căldură. Lubrifiantul ajută la transportul acestei călduri departe de suprafețele critice, prevenind deteriorarea termică a rulment şi extending its service life.
Sigilii împotriva contaminanților: Pe lângă sigiliile sau scuturile de pe rulment în sine, lubrifiantul (în special grăsimea) acționează ca o barieră secundară, împiedicând pătrunderea prafului, murdăriei și umezelii care altfel ar putea cauza daune semnificative.
Alegerea dintre unsoare și ulei ca lubrifiant depinde în mare măsură de rulment's conditii de functionare, caietul de sarcini , și aplicarea .
Unsoare: Unsoarea este cel mai comun lubrifiant pentru rulmenți adânci cu bile . Este o substanță semisolidă obținută prin combinarea unui ulei de bază cu un agent de îngroșare. Principalele sale avantaje sunt că rămâne pe loc, oferind proprietăți excelente de etanșare și necesitând reluări mai puțin frecvente. lubrifiere . Acest lucru îl face o alegere ideală pentru rulments care sunt sigilate pe viață (2RS, ZZ). Cu toate acestea, agitarea grăsimii la viteze foarte mari poate genera căldură și, în general, nu este recomandată pentru turații extrem de mari. aplicatii .
Ulei: ulei lubrifiere este de obicei utilizat la viteză mare, la temperatură ridicată sau la sarcină mare aplicatii unde a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred tip pentru sistemele cu un sistem centralizat lubrifiere sistem, unde uleiul poate fi alimentat și filtrat continuu. Principalul dezavantaj este necesitatea unor aranjamente de etanșare mai complexe pentru a preveni scurgerile.
O concepție greșită comună este aceea rulments nu necesită întreținere. În timp ce este sigilat rulments sunt proiectate pentru o anumită durată de viață, majoritatea celorlalte rulment types necesită re- lubrifiere pentru a completa lubrifiantul și pentru a îndepărta grăsimea veche, contaminată. Determinarea intervalului corect este crucială și depinde de:
Conditii de functionare: A rulment funcționează la viteze mari, temperaturi ridicate sau în condiții grele sarcina radiala va necesita refaceri mai frecvente lubrifiere decât unul într-o viteză mică, sarcină mică aplicarea .
Mediu: Un mediu ostil cu umiditate, praf sau murdărie va necesita mai frecvente rulment maintenance pentru a elimina contaminanții.
Recomandările producătorului: Consultați întotdeauna rulment ghidurile tehnice ale producătorului pentru specific lubrifiere intervale bazate pe rulment type şi caietul de sarcini .
Este la fel de important să evitați lubrifierea excesivă. Umplerea a rulment cavitatea cu prea multă grăsime poate provoca o creștere a presiunii, ceea ce duce la deteriorarea etanșării și la creșterea generării de căldură de la agitare, ceea ce poate duce în cele din urmă la un rulment failure . Cantitatea corectă este de obicei umplerea 30-50% din spațiul liber din interiorul rulment locuințe.
Un proactiv rulment maintenance programul este esențial pentru prevenirea perioadelor de neașteptare neașteptate și pentru extinderea duratei de viață a echipamentului dumneavoastră. în timp ce rulmenți adânci cu bile sunt robuste, nu sunt imuni la uzură. Inspecție regulată și o înțelegere solidă a comunității rulment failure modurile vă pot ajuta să identificați și să rezolvați problemele înainte ca acestea să ducă la reparații costisitoare.
Inspecțiile de rutină reprezintă prima linie de apărare împotriva rulment failure . Verificările vizuale și sonore pot dezvălui adesea o problemă de la început.
Inspecție vizuală: Căutați semne de deteriorare pe rulment sau componentele din jur. Verificați dacă există scurgeri sau grăsime decolorată, ceea ce poate indica supraîncălzirea. Prezența ruginii sau a coroziunii pe arbore sau carcasă este un semn clar al pătrunderii umidității.
Inspecție sonoră și haptică: Un sănătos rulment ar trebui să funcționeze lin și liniștit. O ureche antrenată poate detecta sunete neobișnuite, cum ar fi șlefuit, zgomot sau zăngănit, care adesea semnalează deteriorarea sau contaminarea internă. Un stetoscop mecanic poate ajuta la identificarea sursei zgomotului. În mod similar, o temperatură ridicată (în comparație cu temperatura normală de funcționare) poate fi un semnal roșu pentru probleme cu lubrifiere sau supraîncărcare. Instrumentele de analiză a vibrațiilor pot oferi, de asemenea, o diagnoză mai precisă prin identificarea unor frecvențe specifice de defecțiuni.
Pentru open rulmenți adânci cu bile care nu sunt sigilate, curățare periodică și re- lubrifiere fac parte din rutină rulment maintenance .
curatenie: The rulment trebuie îndepărtat cu grijă din ea aplicarea şi cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The rulment trebuie înmuiat și agitat pentru a îndepărta grăsimea veche și contaminată. Nu rotiți niciodată a rulment cu aer comprimat deoarece acest lucru îl poate face să se rotească la viteze extreme și să deterioreze căile de rulare sau rulmenți cu bile .
Uscarea și relubrificarea: După curățare, rulment trebuie să fie complet uscat pentru a preveni coroziunea. Odată uscat, trebuie relubrifiat imediat cu cantitatea corectă și tip de grăsime conform specificațiilor producătorului. Este important să ne amintim că sigilat sau ecranat rulments (ZZ sau 2RS) sunt de obicei „lubrifiate pe viață” și nu sunt proiectate pentru a fi deschise, curățate sau relubrifiate.
Înțelegerea cauzei fundamentale a a rulment failure este cel mai important pas în depanare .
Oboseala: Cel mai comun form of rulment failure este oboseala materială, care se manifestă prin descuamare sau despicare pe căile de rulare. Acesta este un semn că rulment a ajuns la sfârșitul duratei de viață calculate, ca rezultat al milioanelor de cicluri de stres pe care le-a îndurat.
Contaminare: Particulele abrazive precum murdăria, praful și așchii de metal sunt responsabile pentru un procent mare de rulment failure . Acestea provoacă mici crestături pe căile de rulare și rulmenți cu bile , ceea ce duce la uzura rapidă și un zgomot de „măcinare”.
Lubrifiere necorespunzătoare: Atât peste cât și sub- lubrifiere poate provoca a rulment a eșua. Lipsa lubrifiantului duce la contactul metal pe metal și la uzură excesivă, în timp ce prea multă grăsime poate cauza acumularea de căldură și deteriorarea etanșării.
Coroziune: Rugina și coroziunea pe rulment suprafețele sunt de obicei cauzate de apă sau de substanțe chimice corozive. Acest lucru poate duce la pitting, care perturbă suprafața netedă a căii de rulare și accelerează uzura.
Instalare necorespunzătoare: După cum sa discutat anterior, aplicarea forței incorect în timpul instalare poate provoca daune, cum ar fi Brinelling, ducând la prematur rulment failure şi noise.
Iată un ghid rapid pentru depanare comune rulment probleme:
Prin încorporarea acestora rulment maintenance practici, vă puteți prelungi semnificativ durata de viață rulmenți adânci cu bile şi prevent unexpected mechanical breakdowns.
Alegerea potrivită rulment adânc cu bile pentru un nou design sau înlocuire aplicarea este un pas critic care sintetizează toate cunoștințele acoperite până acum. Alegerea corectă va asigura performanță, fiabilitate și longevitate optime. Nepotrivit caietul de sarcini , pe de altă parte, poate duce la prematur rulment failure şi costly downtime. Here are the key factors to consider in the selection process.
Cererile lui rulment application trebuie analizate cu atenție pentru a le potrivi la rulment's capabilități.
Încărcare: Considerentul cel mai fundamental este forța rulment va trebui să sprijine. Trebuie să determinați atât sarcina radiala şi the sarcina de tractiune că cel rulment va fi supus. Capacitatea de sarcină dinamică ( ) din cele selectate rulment trebuie să fie suficientă pentru a asigura durata de viață necesară sub sarcina dinamică echivalentă calculată. În mod similar, capacitatea de încărcare statică ( ) nu trebuie depășită, mai ales în aplicatii unde a high load is applied while the rulment este staționar. Aici este o înțelegere detaliată a rulment formula de viata ( ) devine neprețuită.
Viteza: Viteza maximă de funcționare a arborelui trebuie să fie în limita rulment's Limita RPM. Viteze mari necesită rulments cu frecare scăzută, cum ar fi deschis sau ecranat rulments , și often necessitate a different tip de lubrifiere , cum ar fi uleiul, care poate disipa căldura mai eficient decât grăsimea. A rulment forțat să funcționeze peste limita sa de viteză se va supraîncălzi rapid, ceea ce duce la degradarea și rapidă a lubrifiantului rulment failure .
Temperatura: Temperatura de funcționare a aplicarea este esențial pentru alegerea corectă rulment materials şi lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature aplicatii , lubrifianti specializati si rulment types cu cuști de temperatură ridicată (cum ar fi alama) sau materiale ceramice poate fi necesar.
Odată ce cerințele de performanță sunt îndeplinite, cea fizică caietul de sarcini trebuie adresate.
Dimensiune: Dimensiunile standard ale a rulment adânc cu bile sunt alezajul (diametrul interior), diametrul exterior și lățimea. Aceste dimensiuni trebuie să fie potrivite precis cu arborele și orificiul carcasei pentru a asigura o potrivire corespunzătoare. O potrivire strânsă poate crea o preîncărcare care reduce jocul intern, în timp ce o potrivire slăbită poate duce la fluajul arborelui și la coroziune prin frecare.
Autorizație internă: Aceasta este cantitatea mică de joc sau „slăbire” dintre inelul interior, bile și inelul exterior. Este o critică caietul de sarcini care afectează rulment's performanță și viață. Distanța standard, desemnată ca C0, este potrivită pentru majoritatea generală rulment applications . Cu toate acestea, pentru condiții specifice, poate fi necesară o autorizație diferită: a rulment cu un clearance C3 are un joc intern mai mare, ceea ce este benefic pentru aplicatii cu viteze mari sau temperaturi în care dilatarea termică este un factor. În schimb, un joc C2 este mai strâns și poate fi folosit pentru aplicatii necesitând o mai mare precizie de rotație.
Precizia a rulment adânc cu bile este definit de gradul său de toleranță, care este standardizat la nivel internațional.
Clasele ABEC: În Statele Unite, Comitetul inginerilor de rulmenți anulare (ABEC) stabilește gradele care definesc precizia dimensională și toleranța de rotație a rulments . Notele variază de la 1 (cea mai mică precizie) la 9 (cea mai mare precizie).
Nevoi specifice aplicației: Un standard ABEC 1 rulment este potrivit pentru majoritatea industrială generală rulment applications , cum ar fi motoare electrice sau pompe. Cu toate acestea, pentru aplicatii care necesită un zgomot extrem de scăzut și o precizie ridicată de rotație, cum ar fi fusurile de mașini-unelte sau instrumentele de precizie, sunt utilizate clase superioare precum ABEC 3 sau 5. Este important de reținut că o precizie mai mare are un cost semnificativ mai mare, așa că ar trebui specificată numai atunci când aplicarea o cere cu adevărat.
Lumea lui rulments este departe de a fi statică. Pe măsură ce industriile evoluează și cererea pentru o mai mare eficiență, durabilitate și sisteme inteligente crește, la fel crește și tehnologia din spate. rulmenți adânci cu bile . Viitorul lui rulments este modelată de trei tendințe cheie: progrese în rulment materials , integrarea tehnologiei inteligente și un accent reînnoit pe soluții durabile.
Căutarea unei performanțe mai mari a dus la dezvoltarea de noi și îmbunătățite rulment materials . în timp ce otel cromat rămâne standardul industriei, cercetarea se concentrează pe crearea de aliaje cu rezistență sporită la oboseală și rezistență la uzură pentru a satisface cerințele legate de viteze și sarcini mai mari, în special la vehiculele electrice (EV). În plus, utilizarea de materiale ceramice precum nitrura de siliciu devine din ce în ce mai răspândită, mai ales la viteză mare aplicatii cum ar fi sistemele de propulsie EV și turbocompresoarele. Aceste materiale sunt mai ușoare, mai rigide și pot funcționa la temperaturi mai ridicate cu mai puțin lubrifiere , oferind un avantaj semnificativ de performanță. Cercetătorii explorează, de asemenea, utilizarea de acoperiri avansate, cum ar fi Diamond-Like Carbon (DLC), pentru a îmbunătăți durabilitatea și a reduce frecarea oțelului standard. rulments .
Una dintre cele mai interesante tendințe este integrarea directă a senzorilor și a electronicii în rulments , dând naștere la „smart rulments ." Acestea rulments nu sunt doar componente mecanice pasive; sunt dispozitive active de culegere a datelor. Senzorii încorporați pot monitoriza parametrii de funcționare esențiali în timp real, inclusiv temperatura, vibrațiile și sarcina radiala . Aceste date în timp real permit o schimbare de la tradițional, bazat pe timp rulment maintenance la un predictiv mult mai eficient și mai rentabil întreținere model. Prin detectarea anomaliilor și a semnelor precoce de uzură, inteligent rulments poate alerta operatorii cu privire la probleme potențiale înainte de un catastrofal rulment failure are loc, maximizând timpul de funcționare a echipamentului și minimizând costurile de reparație. Această tehnologie este piatra de temelie a Industriei 4.0, permițând mașinilor să devină conștiente de sine și să se conecteze la Internetul obiectelor (IoT).
Pe măsură ce industriile din întreaga lume se angajează să își reducă amprenta asupra mediului, rulment industria se îndreaptă, de asemenea, către practici mai durabile. Producătorii se dezvoltă rulments cu un impact redus asupra mediului pe parcursul ciclului lor de viață. Aceasta include utilizarea oțelului reciclat și dezvoltarea de noi procese de fabricație care sunt mai eficiente din punct de vedere energetic. În plus, există un impuls pentru a dezvolta lubrifianți ecologici care sunt biodegradabili și au un profil de toxicitate mai scăzut. Nou rulment types sunt proiectate pentru a reduce frecarea și consumul de energie, contribuind direct la o eficiență mai mare în rulment applications acestea servesc, de la turbine eoliene la EV. Conceptul de economie circulară câștigă, de asemenea, amploare, unii producători oferind re- lubrifiere şi reconditioning services to extend the life of rulments şi minimize waste.
Convergența științei materialelor, a tehnologiei digitale și a durabilității va continua să conducă evoluția rulmenți adânci cu bile , asigurându-se că rămân în centrul inovației mecanice pentru decenii viitoare.
